弊社物流センターの在庫品をすべて掲載したカタログです。
2024-2025版はお客様の仕事がはかどりますよう、キーワード索引や外径表などを増やしました。

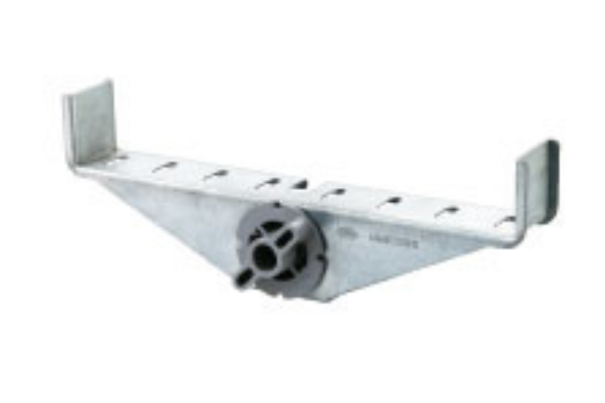

吊りボルト（Ｗ3/8）に取付できるケーブル支持材です。
製品前面からツマミを回すだけの簡単施工です。
ラックタイプで多くのケーブルを積載できます。
| 品番 | 適合 | 寸法 （L） |
販売単位 （袋） |
| SMR3200 | W3/8 | 幅200 | 1 |
| SMR3300 | 幅300 | 1 |
資料ダウンロード
結束バンド一体型で即配線
二重天井など、吊りボルト（W3/8）へのVVFケーブルの支持に使用します。
結束バンド一体型なので、ケーブルを即支持できます。
CD管・PF管・さや管などの配管支持も可能です。
| 品番 | 種類 | 適合管サイズ | 販売単位 （袋） |
| S3BTL-10 | 大 | Φ42以下 | 1／（10個入り） |
| S3BT1-20 | 小 | VVF 1.6-2C VVF 2.0-2C VVF 2.6-2C×1本 VVF 1.6-3C VVF 2.0-3C VVF 2.6-3C |
1／（20個入り） |

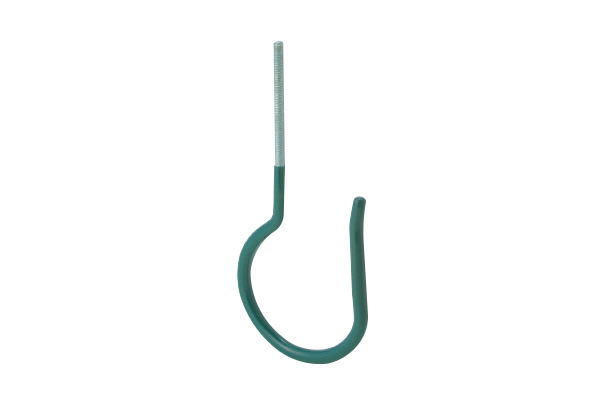

インサートに取り付けるケーブル支持材です。
ケーブル支持部分はビニルチューブ付で、ケーブルを傷つけません。
ステンレス仕様あり（取り寄せ）
| 品番 | 適合 | 寸法（L） | 販売単位 （本） |
| SNFB300 | W3/8 | 300 | 1 |
| SNFB600 | 600 | 1 |
資料ダウンロード

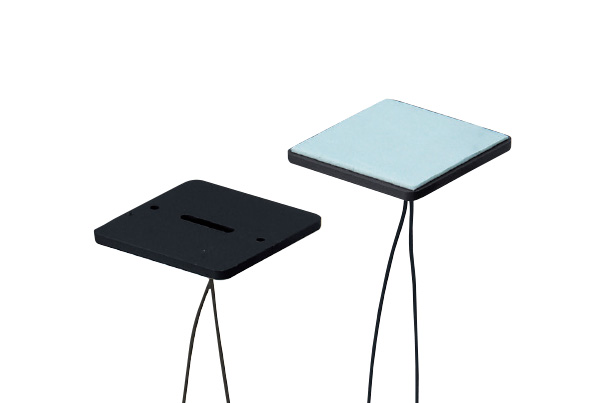

| 品番 | 種類 | 販売単位 （袋） |
| SPKS-A-50 | テープ付 | 1／（50個入り） |
| SPKS-B-50 | テープ無 | 1／（50個入り） |
資料ダウンロード

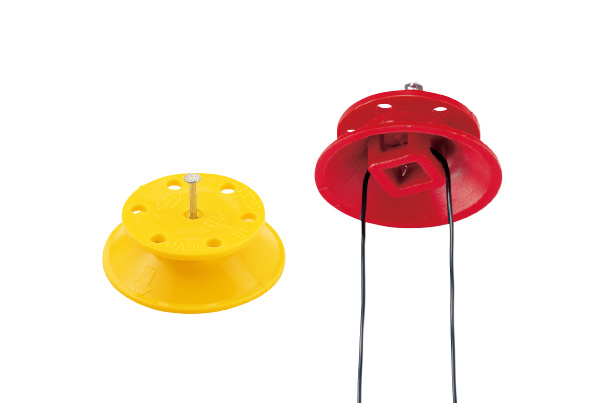

便利な釘付。ハンマーで叩くだけで取り付け可能。
二重天井の先行配線に使用するケーブル支持材です。
ＮＴハンガーＭ本体に釘がついた状態で梱包されているので、袋から出してすぐに設置できます。
矢印付で型枠取り付け時に配線方向が一目でわかります。
| 品番 | 色 | 種類 | 販売単位 （袋） |
| SNTM-R-50 | 赤 | バインド無 | 1／（50個入り） |
| SNTM-RB-50 | バインド付 | 1／（50個入り） | |
| SNTM-Y-50 | 黄色 | バインド無 | 1／（50個入り） |
| SNTM-YB-50 | バインド付 | 1／（50個入り） |

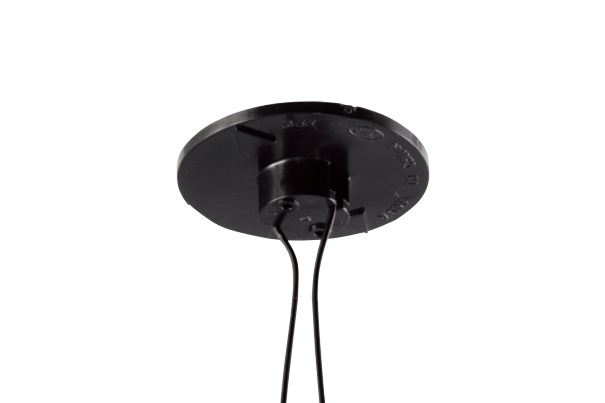

脚立を使わずに天井面への取り付けができます。
二重天井の先行配線に使用するケーブル支持材です。
天井面への取り付けが脚立なしで行え、スピーディーに施工できます。
| 品番 | 種類 | 販売単位 （袋） |
| SPP19B-20 | バインド黒 | 1／（20個入り） |
資料ダウンロード
| 品番 | 種類 | 販売単位 （袋） |
| SNGT-50 | 2条ねじ付 | 1／（50個入り） |
資料ダウンロード

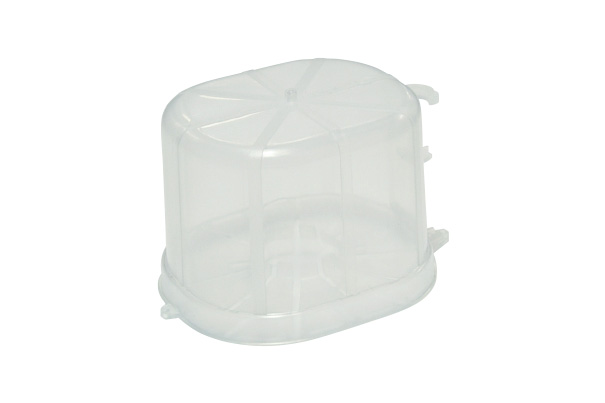

結線部を安全保護するジョイントボックス
ケーブル結線部に被せるだけの簡単施工です。
結束バンド用の穴があるのでケーブルに固定できます。
釘固定、吊ボルト（w3/8）固定もできます。
| 品番 | 寸法（mm） | 販売単位 （袋） |
||
| 幅（底） | 幅（上部） | 深さ | ||
| SJ-1-10 | 92 | 81 | 65 | 1／（10個入り） |
資料ダウンロード

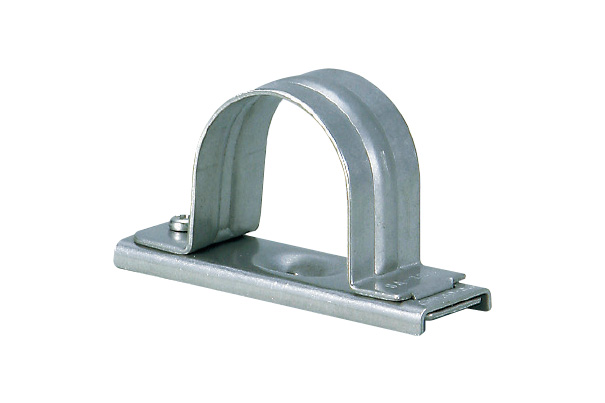

施工はスピーディー。パイプを仮置きしての作業もできます。
サドル部は蝶番式なので1点ビスで取り付けできます。
脱落防止ねじを使用していますので、サドル部から取り付けねじがおちにくくなっています。
ベース部の固定も1アンカー留めです。
横配管ではパイプを仮置きしながら作業ができます。
| 品番 | 材質 | 寸法 | 販売単位 （箱） |
|||||
| L | W1 | W2 | ΦD1 | t1 | t2 | |||
| SSA19E-20 | 電気めっき仕様 | 56 | 23 | 18 | 19.4 | 1.2 | 1.2 | 1／（20個入り） |
| SSA25E-15 | 電気めっき仕様 | 62 | 23 | 18 | 25.7 | 1.2 | 1.2 | 1／（15個入り） |
| SSA31E-10 | 電気めっき仕様 | 68 | 25 | 20 | 31.8 | 1.2 | 1.2 | 1／（10個入り） |
| SSA16S-20 | ステンレス仕様 | 56 | 23 | 18 | 20.8 | 1.5 | 1.2 | 1／（20個入り） |
| SSA22S-15 | ステンレス仕様 | 62 | 23 | 18 | 27 | 1.5 | 1.2 | 1／（15個入り） |
| SSA28S-10 | ステンレス仕様 | 68 | 25 | 20 | 33.9 | 1.5 | 1.2 | 1／（10個入り） |

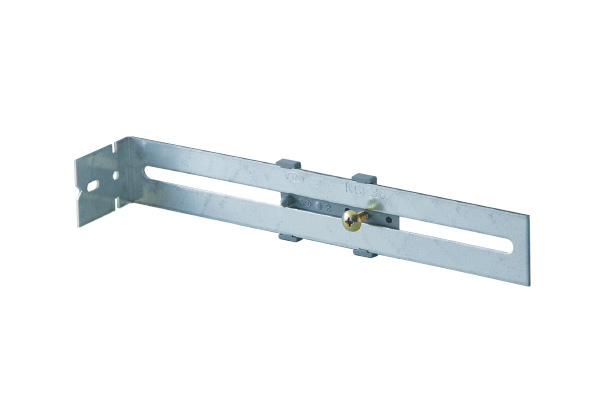

ボックスを軽量・木間仕切りへ取り付けるための金具です。
ボックス前面よりねじ1本で取り付けできます。
| 品番 | 種類 | 材質 | 販売単位 （箱） |
| SKCEH36S-20 | スライド36用 | 金具部／亜鉛めっき鋼板、スライド分／硬質塩化ビニル | 1／（20個入り） |
資料ダウンロード

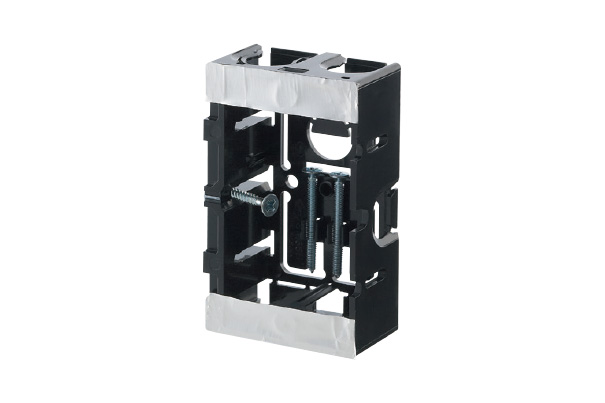

コネクタ不要。16・22タイプのCD管、PFS管の直接配管ができます。
金属探知用アルミ箔付です。
| 品番 | 種類 | 側面ノックアウト | セパレート | 販売単位 （個） |
| SSM36B | 1個用 | 16専用×3個+16・22兼用×2個 | - | 1 |
| SSM36B2 | 2個用 | 16専用×3個+16・22兼用×6個 | 付 | 1 |
| SSM36B3 | 3個用 | 16専用×3個+16・22兼用×8個 | 付 | 1 |
資料ダウンロード

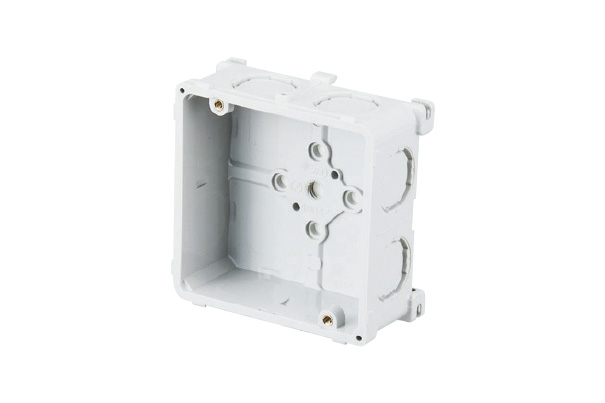

4mmバーで簡単に取り付けられ、しっかり固定できる。
4mmバー（埋込用・間仕切用）の取付け穴・溝付です。
底面スタッド付
すき間なし成形ノック。ノロの侵入を防ぎます。
| 品番 | 種類 | 寸法 | スタット | 販売単位 （個） |
||
| 縦 | 横 | 深さ | ||||
| S4OB4Z | 中浅形 | 103 | 103 | 44 | 付 | 1 |
| S4OBL5Z | 大深形 | 120 | 120 | 54 | 1 | |
資料ダウンロード

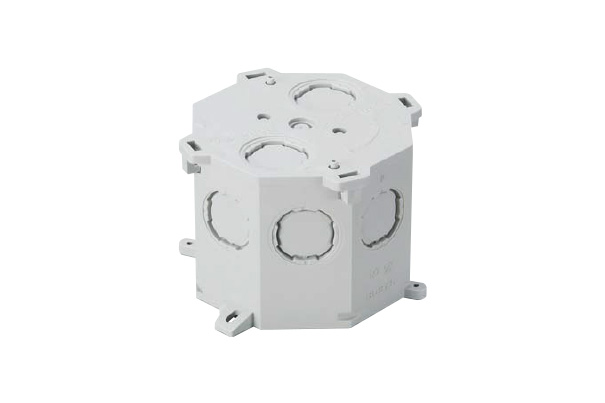

ねじ留め不要。クルッと回すだけで取付けできます。
隙間なしの成形ノック。ノロの侵入を防ぎます。
平カバーや塗代カバー（日動電工製）はワンタッチで取付けできます。
| 品番 | 種類 | 寸法 | 入数 | 販売単位 （個） |
| H | 外箱 | |||
| S8CB7Z | 深Ⅱ形 | 77 | 50個 | 1 |
●付属品 なべタッピン3.5×12（1本）、なべM4×15（2本） ●規格 JIS C8435
資料ダウンロード

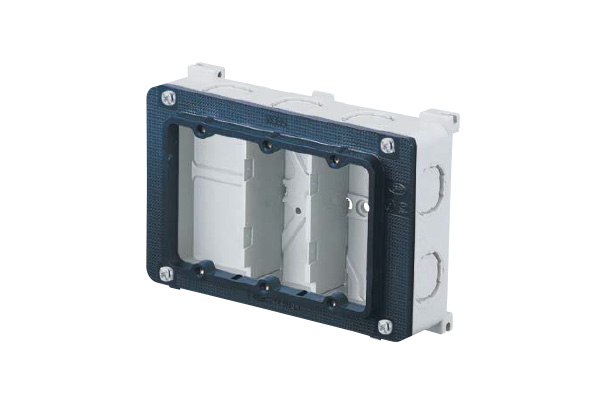

4mmバー（埋込用・間仕切用）の取付け穴・溝付きです。
塗代カバー、セパレート付きです。
隙間なしの成形ノック。ノロの侵入を防ぎます。
22用ノックは、カチコネ16・22を対象にしたノック
| 品番 | 種類 | 3分スタッド | 仕切り板 | 入数 | 販売単位 （個） |
| 外箱 | |||||
| SCSW3N | 3個用 | 付 | 有 | 20個 | 1 |
●付属品 なべM4×10（4本） ●規格 JIS C8435（ボックス）
資料ダウンロード

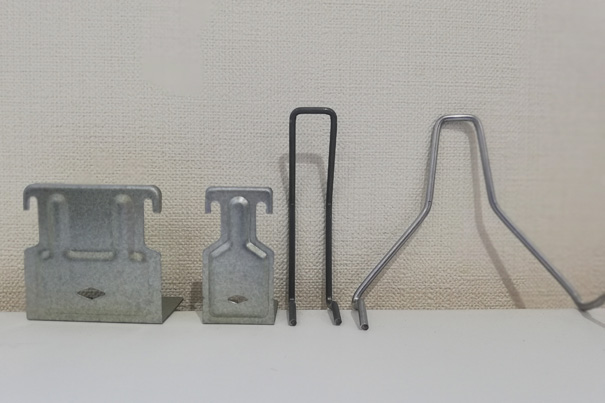

| 品番 | 適合 | 梱包・結束 （箱） |
販売単位 （個） |
|
| 野縁 | 野縁受け | |||
| U38CS-50 | - | 38×12と38×12 | 20 | 1／（50個入り） |
| U38DS-50 | - | 38×12と38×12 | 10 | 1／（50個入り） |
| AKCS1-100 | NTB1S（シングル） | 38×12 | 10 | 1／（100個入り） |
| AKCS2-100 | NTB2W（ダブル） | 38×12 | 10 | 1／（100個入り） |

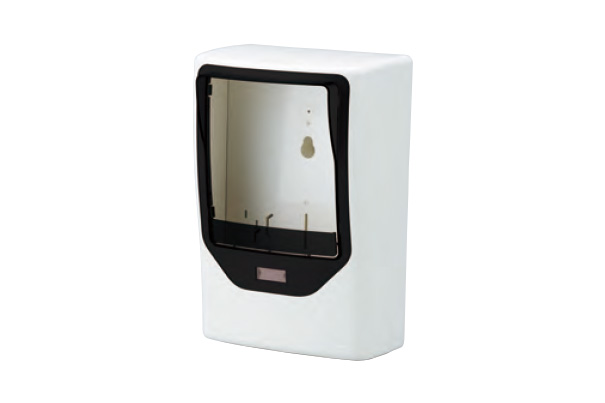

曲線で構成したユニバーサルなデザインです。
住宅の外壁にピッタリです。
自己消化性樹脂を使用しています。
| 品番 | 種類 | 販売単位 （個） |
| SND2MSW-T | 1個用 | 1 |
| SND2LSW-T | 1個用 | 1 |
資料ダウンロード

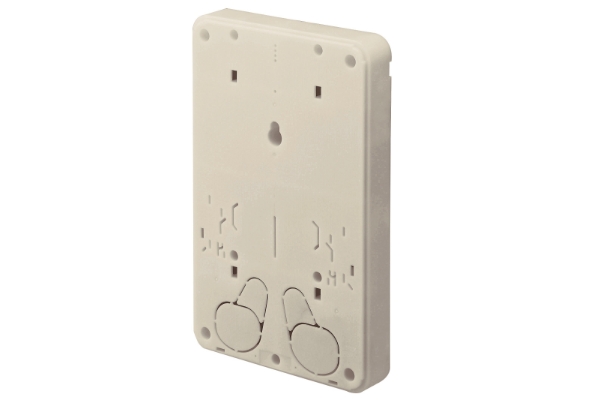

22㎟ケーブルでも隠蔽引き出しが可能です。
仮設用にSUSバンド取付穴があります。（バンドの幅は10mmをご使用ください。）
上下ノック穴はΦ28パイプが差し込めます。
自己消化性樹脂を使用しています。
| 品番 | 種類 | 適応範囲 | 販売単位 （個） |
| SNDMJ-T | 1個用 | 30A～120A | 1 |
資料ダウンロード
