ノックアウトパンチアタッチメント（EZ9HX505）は、「ATTACH8」対応の電動工具本体（※1）にアタッチメントを装着することで、
専用の手工具や油圧工具を使うことなく電動での打抜き作業が可能になります。これにより、作業時間を短縮し、鉄板の開口作業時の負担を軽減します。
なお、電動工具本体にワンタッチで取り付け可能なノックアウトパンチのアタッチメントとしては、業界初（※2）の商品となります。
※1. EZ1DD2とEZ1PD1が対応
※2. ドリルドライバー、インパクトドライバー本体にワンタッチで固定できるノックアウトパンチ
（国内電動工具メーカーにおいて 2023年12月1日現在 当社調べ）
"はかどる"理由
電動油圧式のように重くない（同メーカーの従来品と比較して）
手工具のようにレバー操作不要、スピーディ
ケースはコンパクト、持ち運びに便利（同メーカーの従来品と比較して）

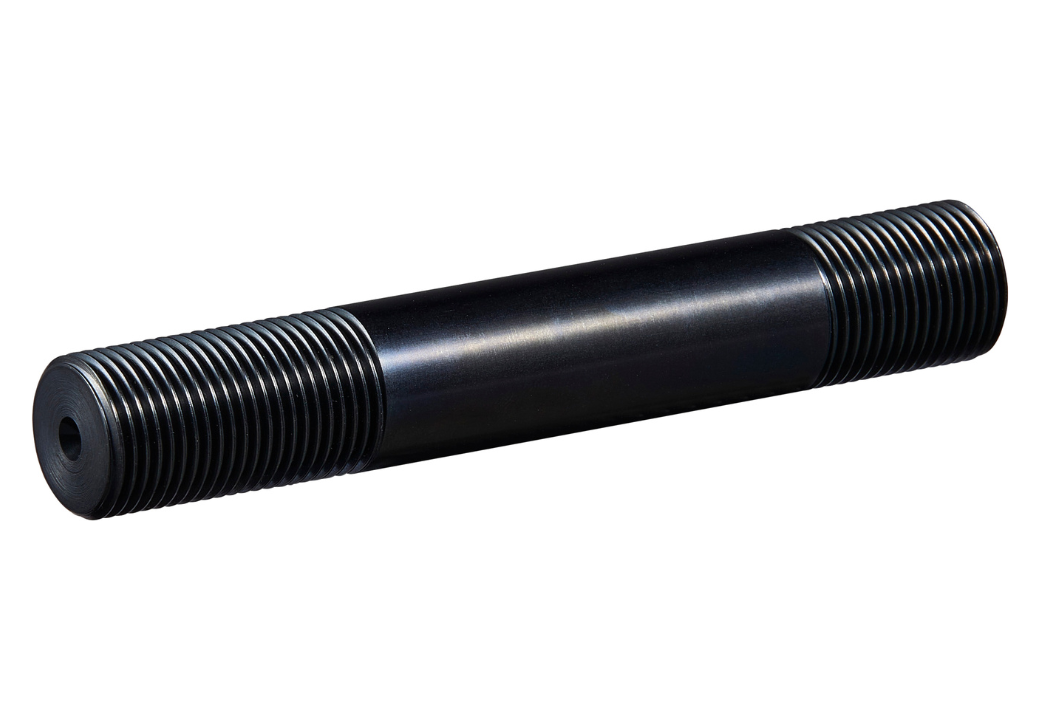

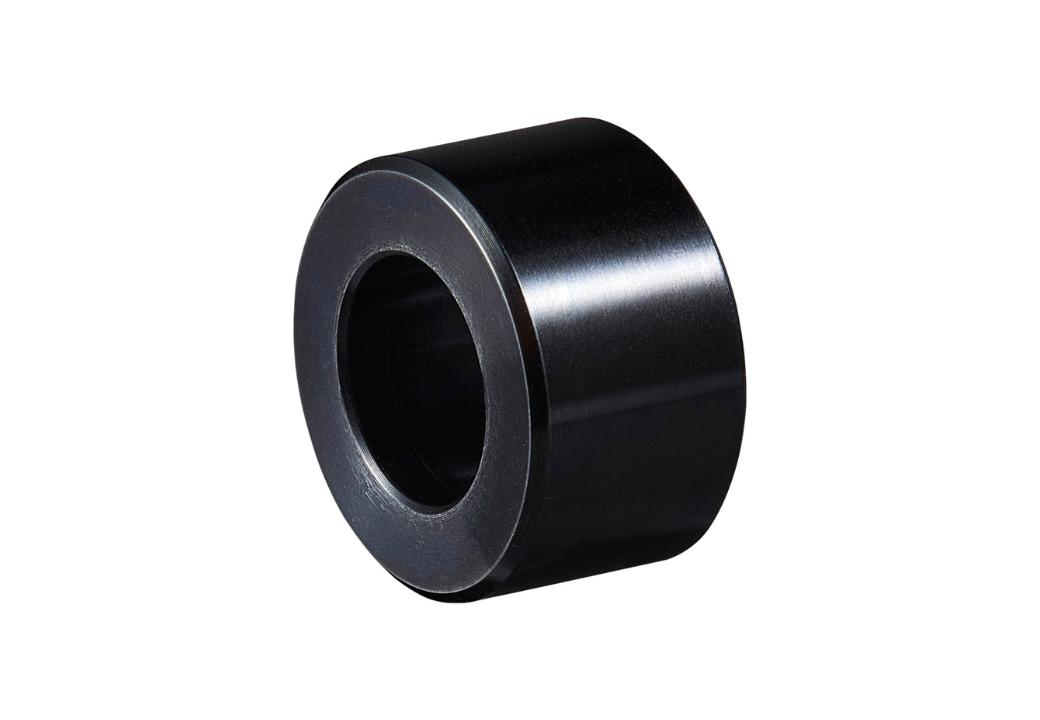

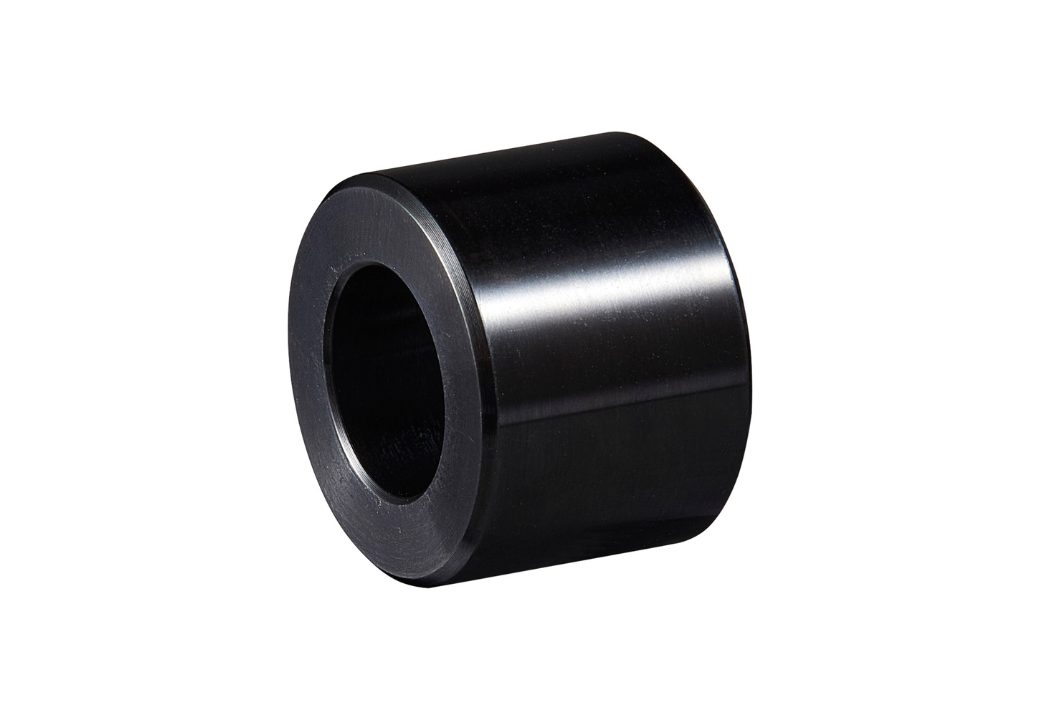

ノックアウトパンチアタッチメント本体、ボルトA、スリーブA、スリーブB、アルミケース
※パンチカッターは別売ですので別途お買い求めください。
EZ9HX505L721
EZ9HX505M721
EZ9HX505M721
EZ9K08
「ATTACH8」対応のドリルドライバーにキイレスチャックアタッチメントを装着しホルソーでの下穴開けをした後、工具本体を変えずにノックアウトパンチアタッチメントに取替えることで厚鋼電線管の太さG70（※3）までの打抜き作業が可能です。
※3. 詳細の作業範囲は下記「仕様一覧」に掲載
EZ9HX504
キイレスチャックアタッチメント
EZ9HX505
ノックアウトパンチアタッチメント
「ATTACH8」対応のインパクトドライバーにノックアウトパンチアタッチメントを装着することで厚鋼電線管の太さG54まで（※3）の打抜きが可能です。
また2023年1月に発売したケーブルカッター・圧着アタッチメントに取り替えることで、ケーブルの切断や端子の圧着なども含めた電設盤周りの施工が、1台のインパクトドライバーで可能になります。
※3. 詳細の作業範囲は下記「仕様一覧」に掲載
EZ9HX505
ノックアウトパンチアタッチメント
EZ9HX503
ケーブルカッターアタッチメント
EZ9HX502
圧着アタッチメント
| モード | 鉄板（SS400相当） | 薄鋼電線管用 | 厚鋼電線管用 | |
| 充電ドリルドライバー EZ1DD2 （14.4V/18V共通） |
ネジ締めモード※4 （Lowモード、クラッチ40） |
2.3mm以下 | ～C75 | ～G70 |
| 充電インパクトドライバー EZ1PD1 （14.4V/18V共通） |
強モード※5 | 1.6mm以下※6 | ～C51 | ～G54 |
※4. highモードでは使用できません。
※5. 中モード・弱モードは使用できません。
※6. C31、G22/28は2.3 mm以下まで可能
| 薄鋼電線管用 パンチカッター51 鉄板（SS400） 厚さ1.6mm |
厚鋼電線管用 パンチカッター54 鉄板（SS400） 厚さ1.6mm |
厚鋼電線管用 パンチカッター70 鉄板（SS400） 厚さ1.6mm |
||
| 充電ドリルドライバーEZ1DD2 | 18V5.0Ah EZ9L54使用時 |
約220本 | 約185本 | 約150本 |
| 14.4V5.0Ah EZ9L48使用時 |
約185本 | 約130本 | 約120本 | |
| 充電インパクトドライバーEZ1PD1 | 18V5.0Ah EZ9L54使用時 |
約150本 | 約130本 | - |
| 14.4V5.0Ah EZ9L48使用時 |
約120本 | 約110本 | - |
| 品名 | 品番 | 薄鋼電線管用 （C・E管） |
厚鋼電線管用 （G管） |
適合ボルト | 適合スリーブ | 適合工具 | ||||
| EZ1DD2 | EZ1PD1 | |||||||||
| 呼び径 | 実径 （mm） |
呼び径 | 実径 （mm） |
板厚 2.3mm以下 |
板厚 1.6mm以下 |
板厚 2.3mm以下 |
||||
| 薄鋼電線管用パンチカッター31 | EZ9X333 | 31 | Φ32.7 | - | - | ボルトA | （B） | ○ | ○ | ○ |
| 薄鋼電線管用パンチカッター39 | EZ9X334 | 39 | Φ39.0 | - | - | ボルトA | （A） | ○ | ○ | - |
| 薄鋼電線管用パンチカッター51 | EZ9X335 | 51 | Φ51.7 | - | - | ボルトA | （A） | ○ | ○ | - |
| 薄鋼電線管用パンチカッター63 | EZ9X336 | 63 | Φ64.4 | - | - | ボルトA | （A） | ○ | - | - |
| 薄鋼電線管用パンチカッター75 | EZ9X337 | 75 | Φ77.1 | - | - | ボルトA | 不要 | ○ | - | - |
| 厚鋼電線管用パンチカッター22 | EZ9X339 | - | - | 22 | Φ27.4 | ボルトA | （B） | ○ | ○ | ○ |
| 厚鋼電線管用パンチカッター28 | EZ9X340 | - | - | 28 | Φ34.2 | ボルトA | （B） | ○ | ○ | ○ |
| 厚鋼電線管用パンチカッター36 | EZ9X341 | - | - | 36 | Φ42.8 | ボルトA | （A） | ○ | ○ | - |
| 厚鋼電線管用パンチカッター42 | EZ9X342 | - | - | 42 | Φ48.7 | ボルトA | （A） | ○ | ○ | - |
| 厚鋼電線管用パンチカッター54 | EZ9X343 | - | - | 54 | Φ60.5 | ボルトA | （A） | ○ | ○ | - |
| 厚鋼電線管用パンチカッター70 | EZ9X344 | - | - | 70 | Φ76.0 | ボルトA | 不要 | ○ | - | - |
※いずれも下穴あけ（φ20mm以上）が必要です。
※上表のパンチカッターは、パナソニック製油圧マルチシリーズにも使用できます。 ただし、油圧マルチシリーズ用の下記パンチカッターはEZ9HX505には使用できません。
EZ9X330・EZ9X331・EZ9X332・EZ9X338・EZ9X345・EZ9X346・EZ9X347
